SANDWICH - PANELER

MODLAIR

2002-02-19

II / mi

Basen för att bygga detta nya helt flexibla luftbehandlingsaggregat är ett litet antal precisionstillverkade paneler med dubbla väggar av galvad eller rostfri plåt med mellanliggande isolering av stenull eller brandhärdig polyuretanskum.

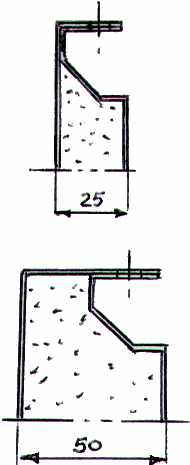

Isoleringstjockleken kan väljas 25 eller 50 mm. Den inre och den yttre plåten formas så att flänsar erhålles och dessa kan sammanfogas med 6 mm galvad bult till önskad form och storlek på aggregat.

Skarvar och hörn täcks med isolerade lister för god ljud- och termisk isolering.

Klicka för Sprängskiss

Aggregatens uppbyggnad. Tillverkning.



Aggregat kan byggas helt utan ramkonstruktioner och till och med aggregat som väger flera ton kan lyftas med kran utan deformation. Normalt lev. större aggregat med svetsad bottenram.

Sandwichpanelerna tillverkas i tio storlekar med modulmåtten 620 och 310 mm och gör det möjligt att använda internationell filterstandard.



PANELSTORLEKAR

Tjocklek 25 mm

310 x 620 620 x 620 mm 310 x 930 620 x 930 mm 310 x 1240 620 x 1240 mm 310 x 1550 620 x 1550 mm 310 x 1860 620 x 1860 mm







Tjocklek 50 mm

620 x 620 mm 620 x 930 mm 620 x 1240 mm 620 x 1550 mm 620 x 1860 mm





Paneler och inspektionsdörrar tillverkas av samma sandwichkonstruktion och har samma yttermått, isolering och stabilitet. De är därför utbytbara och kan när som helst ersätta varann.

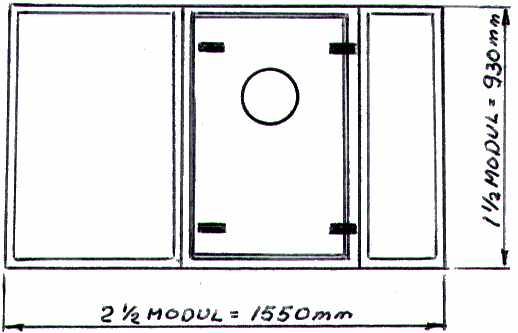

EXEMPEL PÅ VÄGG

1.) 1,0 x 1,5 Modul Vägg

2.) 1,0 x 1,5 " Insp.dörr

3.) 0,5 x 1,5 " Vägg



OBS! Alla mått avser ett aggregats innersida.
